28. Соединения   сегментными  шпонками:   конструкция  и  расчет.

Сегментная  шпонка  является  разновид­ностью призматической шпонки, так как принцип работы этой шпонки подобен прин­ципу   работы   призма­тической шпонки. Кон­струкция      соединения с помощью сегментной шпонки    показана    на рис. Глубокая по­садка  шпонки   обеспе­чивает ей более устой­чивое  положение,   чем у   простой   призмати­ческой шпонки.  Одна­ко глубокий паз значительно ослабляет вал, поэтому сегмент­ные  шпонки   применяют  главным   образом  для  закрепления деталей   на   малонагруженных   участках   валах,   например на концах валов. Аналогично соединению с призматической шпон­кой для  сегментной  шпонки  получим

При  длинных  ступицах  можно  ставить   в  ряд  по  оси  вала две сегментные шпонки.

Бывает, что такие шпонки считают еще и на срез .

29. Шлицевые  соединения. Назначение  и   типы  шлицевых (зубчатых)   соединений,   их  сравнительная  оценка.   Область применения.   Способы  центрирования деталей  шлицевых соединений,   обоснование     выбора   способа   центрирования.

Шлицевые соединения валов со ступицами (зубча­тых колес, шкивов и т. п.) применяют для передачи вращаю­щего момента. На валу изготовляют выступы (зубья), входя­щие во впадины (шлицы) ступицы.

Достоинства шлицевых соединений: высокая несущая спо­собность благодаря значительно большей рабочей поверхности шлицев; высокая усталостная прочность вала вследствие не­значительной концентрации напряжений; возможность при­менения точных и производительных методов обработки шли­цев в ступицах (протягиванием) и зубьев на валах (фрезерова­нием червячными фрезами, шлифованием, как при нарезании зубьев зубчатых колес). Этим достигается высокая точность центрирования шлицевых соединений.

Недостатки: высокая стоимость соединений из-за сложнос­ти технологического оборудования (зубофрезерные, протяж­ные и шлифовальные станки); изготовление шлицевых соеди­нений становится экономически целесообразным лишь при крупносерийном и серийном производствах.

Различают шлицевые соединения неподвижные и подвиж­ные с возможностью перемещения деталей вдоль оси под на­грузкой или без нагрузки. (Например, шлицевые соединения сверлильных шпинделей станков, карданных валов автомо­билей и др.) Шлицевые (зубчатые) соединения стандартизова­ны. При данном диаметре соединения стандартами установле­но число и размеры шлицев (зубьев), а также допуски на их раз­меры.

В машиностроении применяют прямобочные, эвольвентные и треугольные шлицы.

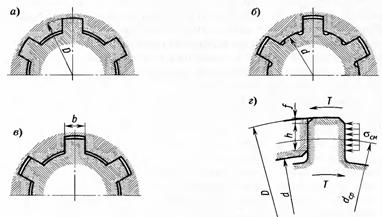

В настоящее время наиболее распространены давно приме­няемые прямобочные шлицевые соединения (около 80%) по ГОСТу 1139-80. В поперечном сечении профиль прямобочных шлицев очерчивается окружностью выступов зубь­ев D, окружностью впадин d, и прямыми, определяющими по­стоянную толщину зубьев b. Стандартом предусмотрены три серии соединений: легкая, средняя и тяжелая. С переходом от легкой к средней и тяжелой сериям при одном и том же внут­реннем диаметре d, увеличивают наружный диаметр D и число зубьев z, что повышает несущую способность соединений. Соединения с прямобочными шлицами выполняют с центри­рованием по наружному диаметру D, по внутрен­нему диаметру d, и по боковым граням b.

При выборе способа центрирования руководствуются вели­чиной и характером нагрузки на соединение, требованиями по точности центрирования деталей соединения. Несущую способность шлицевых соединений и износостойкость шлицев можно значительно увеличить повышением твердости рабочей поверхности (боковых граней) шлицев путем закалки их до высокой твердости. Однако после закалки происходит искаже­ние сопрягаемых поверхностей, которое можно устранить лишь последующим шлифованием, которое не всегда можно выполнить. Наружное шлифование шлицевых валов по диа­метру D выполняется легко; сложнее шлифовать отверстия в ступицах по диаметру d и боковые грани зубьев шлицевых ва­лов; невозможно шлифовать боковые грани шлицев и впадины между шлицами по диаметру D у ступиц.

Наиболее надежным (но и более сложным в изготовлении) является соединение, в котором вал и ступица закалены до вы­сокой твердости после нарезки зубьев. В этом случае для полу­чения необходимой точности сопряжения ступицу и вал цент­рируют по диаметру d. Менее надежным, но и более простым в изготовлении является соединение, в котором отверстие сту­пицы не закалено и поэтому может быть окончательно получе­но протягиванием, а вал с предварительно нарезанными зубья­ми закаливается и шлифуется по наружному диаметру D. В этом случае центрирование осуществляют по D. И, наконец, самое простое в изготовлении, но и менее надежное центриро­вание по боковым поверхностям зубьев применяют в тихоход­ных механизмах при больших вращающих моментах. Вал и ступица в этом случае не закалены и зубья на них окончатель­но нарезают (протягивают) без шлифования.

Более перспективны соединения с эвольвентными зубьями (шлицами). Их выполняют с центрированием по боковым, ра­бочим поверхностям или по наружному диаметру; наиболее распространен первый способ центри­рования из-за простоты его получения. Профиль эвольвентных шлицев очерчивается, как и профиль зубьев эвольвентных зубчатых колес, окружностью вершин, окружностью впа­дин и эвольвентами с углом зацепления 30° (у зубчатых колес 20°) при уменьшенной высоте зуба h = m (у зубчатых колес h = 2,25m). Размеры эвольвентных шлицев определяются по ГОСТу 6033-88.

Достоинства эвольвентных шлицевых соединений по срав­нению с прямобочными: выше прочность на изгиб благодаря утолщению зубьев у основания; меньше концентрация напря­жений, поэтому выше сопротивление усталости; выше проч­ность на смятие благодаря увеличенному числу зубьев; при производстве требуется меньшая номенклатура фрез, так как эвольвентные шлицы одинакового модуля можно нарезать од­ной фрезой или долбяком, в то время как при изготовлении прямобочных шлицев для каждого размера и числа зубьев тре­буется отдельная фреза; при обработке зубьев (шлицев) могут быть использованы совершенные технологические процессы, применяемые для изготовления зубьев зубчатых колес.

Недостатки: более дорогие эвольвентные протяжки для ма­лых диаметров ступиц, шлифование эвольвентных шлицев бо­лее сложно, чем прямобочных.

Шлицевые соединения треугольного профиля применяют редко при стесненных габаритах в радиальном на­правлении. Эти соединения центрируют по боковым сторонам зубьев. Размеры шлицев треугольного профиля установлены отраслевыми стандартами (ОСТ) и нормалями. В основном их применяют в кинематических (приборных) механизмах. При необходимости беззазорного соединения применяют кониче­ские соединения треугольного профиля с конусностью 1 : 16 на валу.
