53. Основные  геометрические  зависимости.    Геометрия червячных  передач  без  смещения  исходного производящего   контура.

Основные геометрические размеры архимедова червяка представлены на рис. В червячных передачах угол профи­ля α обычно 20°. Расстояние между одноименными точками боковых сторон смежных витков червяка, измеренное парал­лельно оси, называют шагом червяка р. Осевой модуль переда­чи .

Червячные колеса нарезают фрезами, режущие кромки ко­торых при вращении образуют поверхности, идентичные с по­верхностью витков червяка. В целях сокращения номенклату­ры зуборезного инструмента стандартизованы модули и коэф­фициенты диаметра червяка

.

Делительный диаметр червяка . Число заходов червяка z₁ выбирают из установленных ГОСТом значений 1, 2 или 4. Передачи большой мощности не выполняют с однозаходными червяками из-за низкого КПД. Угол γ подъема витка червяка на делительном диаметре находят из выражения

, где  - ход витка червяка.

Тогда получаем .

Высота головки и ножки витков соответственно:

Диаметры вершин и впадин:

Длину нарезанной части червяка определяют из условия нахождения в зацеплении максимально возможно числа зубьев колеса. Минимальное число зубьев червячных колес принимают равным 17, в силовых передачах 28.

Делительный диаметр колеса:

.

Диаметры окружностей вершин и впадин у колес, нарезанных без смещения определяют как:

.

Межосевое расстояние передачи, нарезанного без смещения:



54. Червячные  передачи  со  смещением исходного производящего  контура, коэффициенты  смещения.



Основные геометрические размеры архимедова червяка представлены на рис. В червячных передачах угол профи­ля α обычно 20°. Расстояние между одноименными точками боковых сторон смежных витков червяка, измеренное парал­лельно оси, называют шагом червяка р. Осевой модуль переда­чи .

Червячные колеса нарезают фрезами, режущие кромки ко­торых при вращении образуют поверхности, идентичные с по­верхностью витков червяка. В целях сокращения номенклату­ры зуборезного инструмента стандартизованы модули и коэф­фициенты диаметра червяка

.

Делительный диаметр червяка . Число заходов червяка z₁ выбирают из установленных ГОСТом значений 1, 2 или 4. Передачи большой мощности не выполняют с однозаходными червяками из-за низкого КПД. Угол γ подъема витка червяка на делительном диаметре находят из выражения

, где  - ход витка червяка.

Тогда получаем .

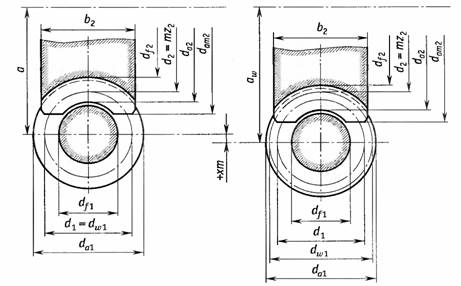

Если есть смещение производящего контура, то

Высота головки и ножки витков соответственно:

Диаметры вершин и впадин:

При смещении производящего контура у червяка изменяется только начальный диаметр

Делительный диаметр колеса:

, при смещении производящего контура остается постоянным

Диаметры окружностей вершин и впадин у колес, нарезанных со смещением, определяют как:

Межосевое расстояние передачи, нарезанного со смещением:
